Ces pages sont consacrées à la description du matériel que j'utilise. J'ai réalisé moi-même une grande partie de mon équipement (tube Newton, monture Allemande, caméra CCD d'autoguidage, accessoires, ...), étant autant passionné par la conception et la fabrication d'instruments que par la photographie du ciel profond ...

Tour d'horizon
Newton 305
La monture
Autoguideur
FSQ106
SBIG ST10XME
Diviseur optique
Grand champ
Filtres
ToUcam refroidie
Divers
En projet








Mon Newton de 300mm est à revendre
Cliquer pour en savoir davantage







Télescope Newton de 300 mm

     Cet instrument est le plus ancien équipement que je possède actuellement. Monture comprise, j'ai mis cinq années à le réaliser entre 1992 et 1997. L'instrument est ICi terminé, en septembre 1997 et est prêt pour sa première lumière. Le miroir primaire de 305mm, suffisamment épais (50mm) pour être supporté en trois points, est néanmoins maintenu par un barillet 9 points. Il est ouvert à 4 et a été taillé par Robert Lartigau. Deux miroirs secondaires équipent l'instrument : l'un pour la photographie du ciel profond (obstruction = 0,3) et un second pour la haute résolution (obstruction = 0,2). En plus de la platine photographique avec diviseur optique, cela oblige à avoir deux platines porte-oculaires : l'une centrée, et l'autre décentrée de 38mm (les deux miroirs secondaires ne sont pas à la même distance du primaire !).

Le poids total de l'instrument, monture et contrepoids (30kg) compris est de 160kg environ.


Monture Allemande Massive

     La monture a été construite en parallèle au tube optique à l'aide d'un ami possédant un atelier de mécanique en Picardie. Elle pèse environ 90kg et est équipée d'une roue dentée de 320 dents (diamètre 240mm) en ascension droite. Le mouvement de déclinaison est limité à une possibilité de rappels via un bras de levier conséquent, autorisant des rattrapages extrêmement fins. Avec cette architecture, on économise un système roue-vis sans fin, mais on ne peut pas espérer faire du Goto ... La monture est donc dédiée à une utilisation avec pointage manuel (je l'utilise quasi exclusivement en Astrophotographie).

Un problème initial d'erreur périodique non acceptable (+- 25 secondes d'arc), a été éliminé en demandant au fournisseur de refaire la vis : la monture présente maintenant une erreur périodique aux alentours de +- 3 secondes d'arc (sans système de correction électronique).

Trois autres exemplaires ont été réalisés en France par d'autres amateurs à qui j'ai fourni mes plans. La charge utile de cette monture est d'environ 50 kg.





Caméra d'autoguidage "Guiddy"

     La caméra d'autoguidage Guiddy est un appareil autonome, fonctionnant sans ordinateur et avec une source d'alimentation 12V. Elle utilise un capteur CCD Texas TC255P (240x320 pixels de 10 microns) refroidi par un étage Peltier, permettant de guider sur des étoiles faibles (qui seraient non visibles à l'oeil nu dans un oculaire à réticule éclairé). Sa tête CCD - entièrement usinée et étanche -  est miniature (coulant jusqu'à 18mm, diamètre hors tout = 50mm), le coulant décentré permet de résoudre les problèmes habituels d'espace disponible pour les autoguideurs du marché.

Du point de vue autoguidage, la Guiddy regroupe les fonctions des autoguideurs Pictor 201XT, ST4 et STV, dont bien sûr la calibration automatique quelle que soit l'orientation de la tête CCD, et avec quelques fonctions supplémentaires utiles et efficaces. Son confort d'utilisation et sa rapidité de prise en main sont remarquables, du fait des deux afficheurs rétroéclairés fonctionnant en basse température : un afficheur alphanumérique pour les menus de réglage et un afficheur graphique pour la visualisation de l'étoile guide.

Cette caméra sera commercialisée prochainement, principalement en kit (avec la tête CCD montée), avec adaptation du cable d'autoguidage pour tout type de monture.

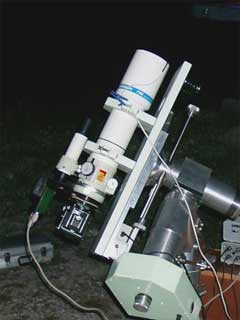

La lunette FSQ106 Takahashi

     La lunette FSQ106 de Takahashi est un instrument de rêve pour la photographie à grand champ avec un piqué et un chromatisme extraordinaires. Son quadruplet fluorite, incluant un groupe de lentilles arrière pour la correction et l'aplanissement du champ, fournit un champ utile de 88mm, soit près de 9 degrès de diamètre (focale 530mm, f:5).

Pour l'utiliser dans les meilleures conditions, j'ai conçu un diviseur optique spécifique pour cette lunette. Je  lui ai également adjoint un système de mesure micrométrique du déplacement de la crémaillère lors de la mise au point. Je suis également en train de préparer un système de mise au point électrique, pilotable en LX200. Un dernier accessoires pour compléter le tout sera une platine croisée motorisée qui permettra, associée au diviseur optique, de déplacer en X/Y la caméra CCD ou l'APN dans le cas d'un autoguidage latéral sur le diviseur (par la caméra Guiddy par exemple). Cet accessoire permettra de faire des mosaiques automatiquement !
